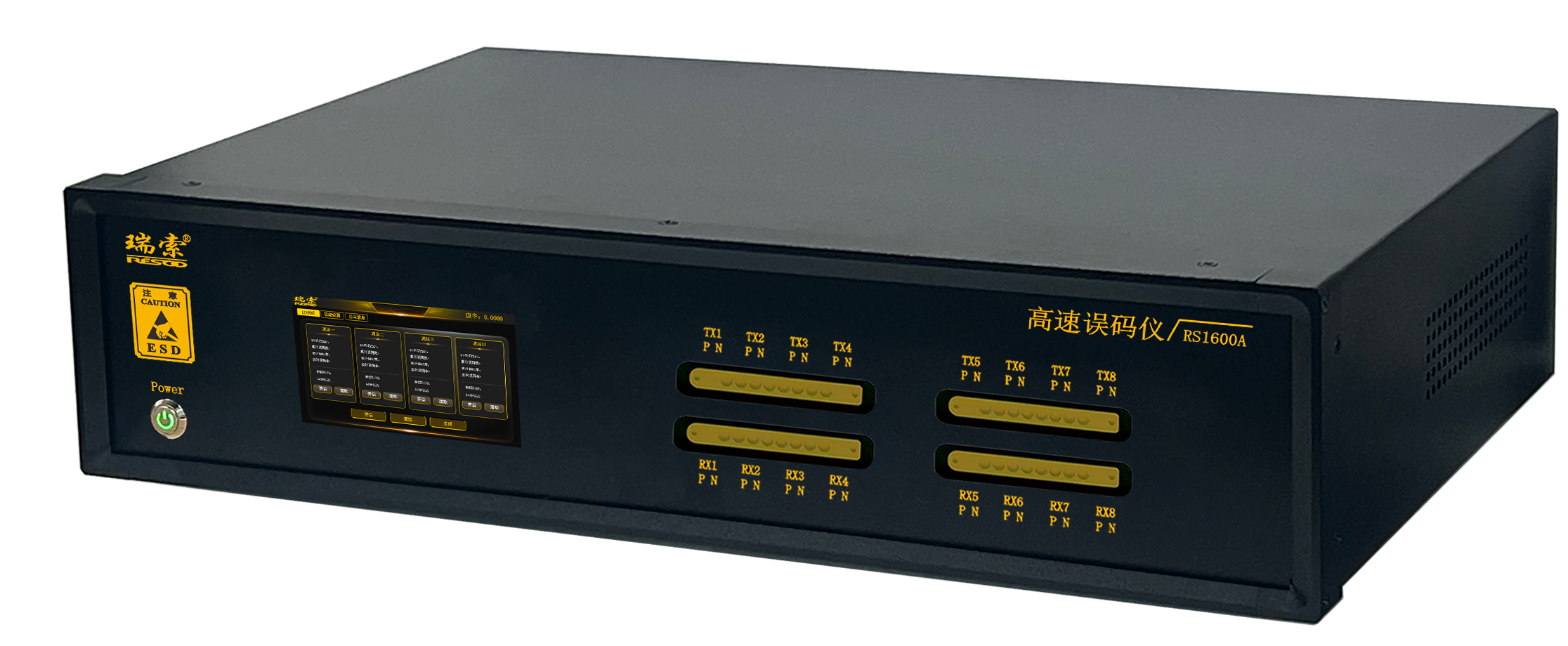

参考图片，以实物为准

产品简介

RS1600A-8是一款面向 400G~1600G 高速串行信号测试的旗舰级比特误码分析仪（BERT），专注于物理层表征、一致性测试及高端模块研发验证。产品全面兼容 PAM4/NRZ 双信号制式，凭借宽速率适配、高信号质量及丰富测试功能，可满足光模块、高速互连、芯片等领域的严苛测试需求，为研发、生产及认证提供一站式解决方案。

应用领域

RS1600A-8是以研发，测试，生产，质量及工程全面通信人才设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。

这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，其速率从53GBaud-113GBaud,可用于多种常见互联标准的接收和转换测试。

例如：

光收发器模块（QSFP-DD、SFP-DD、OSFP、QSFP28、QSFP、CFP4、CFP2),转发器和子系统。

光收发模块研究和成产；

光器件/子系统研发和生产；

产品特点

应用灵活，速率覆盖全面

速率范围：53.125G -226G，支持单通道独立配置信号制式（PAM4/NRZ），独立调节输出幅度与均衡强度，适配多场景测试需求；

测试功能丰富，协议兼容广泛

硬件 PCS 层 FEC 编解码及全流程分析：支持纠前 / 纠后误码统计、FEC 测试、符号错误分布分析。

高速率，信号质量优异，测试稳定性强

8×226G,快速上升/下降沿；低固有抖动；

内部参考时钟

内置时钟恢复功能

输出可配置预加重

4. 程控灵活高效

提供以太网口、USB 虚拟串口双控制接口，实现灵活远程程控；

工作原理

主要包括信号生成、信号传输和误码分析三个部分

支持码型

PRBS7/9/10/11/13/15/16/20/23/31/49/58；

PRBS7Q/9Q/11Q/13Q/15Q/16Q/23Q/31Q；SSPRQ、JP03A/JP03B、线形测试码型、方波；

用户自定义码型；

其它接口

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
