产品简介

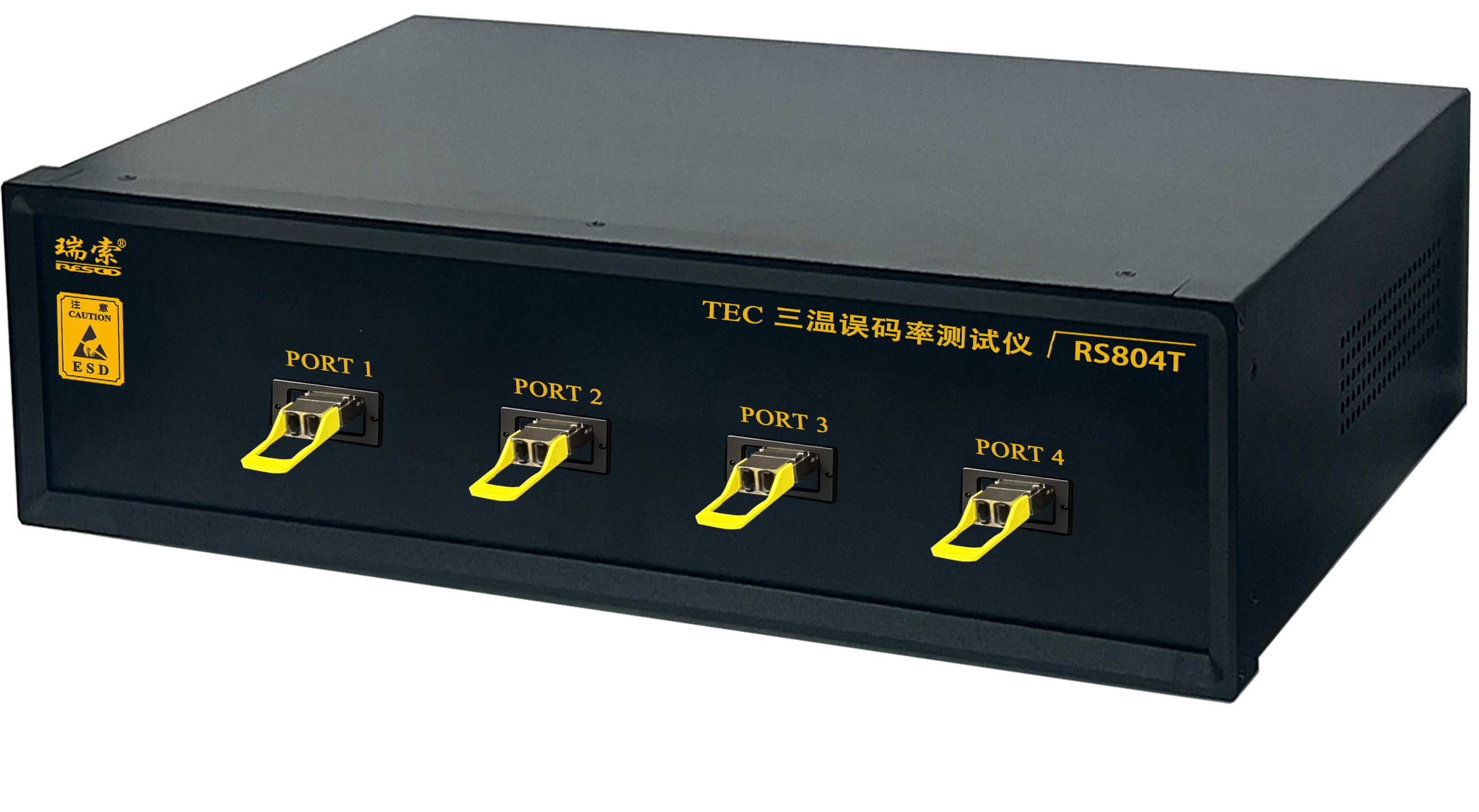

RS804T TEC三温误码率测试仪是集800G误码率测试仪、MCB板、TEC温控单元的误码测试系统，主要对光模块进行高温、常温、低温工况测试，由设备创造不同的温度环境，将模块温度升或降到设定值，对光模块进行误码等各项测试，检测光模块各项参数是否正常。

应用领域

RS804T TEC是以研发、测试，生产，质量及工程全面通信人才设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，其速率从24.33GBaud-57.8GBaud，可用于多种常见互联标准的接收和转换测试。

例如：

光收发器模块（QSFP-DD、SFP-DD、OSFP、QSFP28、QSFP、CFP4、CFP2）,转发器和子系统。

光收发模块研究和成产特别并行800G产品；

光器件/子系统研发和生产；

产品特点

支持多种速率

支持NRZ/PAM4+FEC（KP4）模式

主机侧：8x115G PAM4

线路测：8x115G PAM4

内部参考时钟

内置时钟恢复功能

输出可配置预加重

KP4 FEC分析

多同轴射频连接器

支持触发时钟

控温精度：±0.2℃（设备温度）

控温范围：-20℃～＋80℃

功耗低

工作原理

设备采用 TEC 实现对待测模块的升降温控制，由测试台和控制器两部分构成，

支持码型

PRBS7/9/11/13/15/16/23/31；

PRBS7Q/9Q/11Q/13Q/15Q/16Q/23Q/31Q、SSPRQ、JPO3A/JPO3B、线性测试模式、方波；

用户自定义码型；

信号质量

快速上升下降沿、低固有抖动；

支持高摆幅输出、预加重，以及眼图高度独立调节；

全面分析

TEC制冷制热部分采用分体式独立设计，可以拆卸更换或者维护；

TEC制冷片支持AC快速连续升降温，超长的TEC寿命；

支持硬件PCS层FEC编解码及纠错分析；

支持信噪比测量以及接收机直方图监控；

其他接口

外壳接地柱

220V交流电源输入口

USB2.0接口1个
